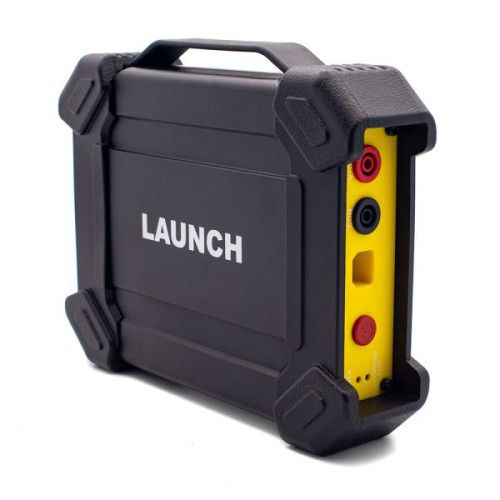

Lançamento do X-431 Sensorbox S2-2 DC USB Oscilloscope 2 Channels Handheld Sensor Simulator e Tester para X431 PAD V / PAD VII

Lançamento X-431 Sensorbox S2-2 DC USB Oscilloscope 2 Channels Handheld Sensor Simulator and Tester para X431 PAD V, X431 PAD VII

Características:

Compatível com acelerador X-431 e acelerador X-431 III, X431 PAD V, X431 PAD VII
Solução de problemas e diagnóstico do ECU
Ele suporta a escrita manual dos dados de forma de onda
Simular a condição de trabalho dos sensores sem substituir peças
Sensor do acelerador e do pedal
Medidores de fluxo de ar
Sensor de oxigênio
Sensor de temperatura
Sensor EGR
injetores sensor
Manivela
Sensores de Cam indutivos e hall
Ser usado como milímetro para medir resistência, tensão AC / DC, capacitança, frequência e sinais de pulso, etc.
Simular alguma condição de trabalho especial dos sensores sem substituir peças
Um clique entra no menu intuitivo do sensor, atuador, forma de onda definida/desenhada, forma de onda de temporização, multímetro, configurações do sistema (trabalhando com scanner)

S2-2 Sensorbox é especialmente desenvolvido para diagnosticar/simular falhas de sensores

Ele inclui principalmente “Sensor”, “Atuador”, “Definido/Desenhado”, “Forma de Onda de Temporização” e “Multímetro”.

Sensor: É usado para simular os sinais de entrada do sistema de controle eletrônico do automóvel, e o computador do automóvel ajusta o estado de funcionamento do motor de acordo com esses parâmetros.
Atuador: É usado para simular o sinal de controle de saída do sistema de controle eletrônico do automóvel, de modo a julgar as condições de trabalho dos atuadores do automóvel, tais como o motor ocioso, a válvula solenoide EGR, etc.
Multimetro: Através desta função, os usuários podem testar tensão, resistência e capacitança.

O módulo não pode ser usado separadamente, ele só funciona como acessório para as ferramentas de diagnóstico launch X-431 PAD III, PAD V e PAD VII.

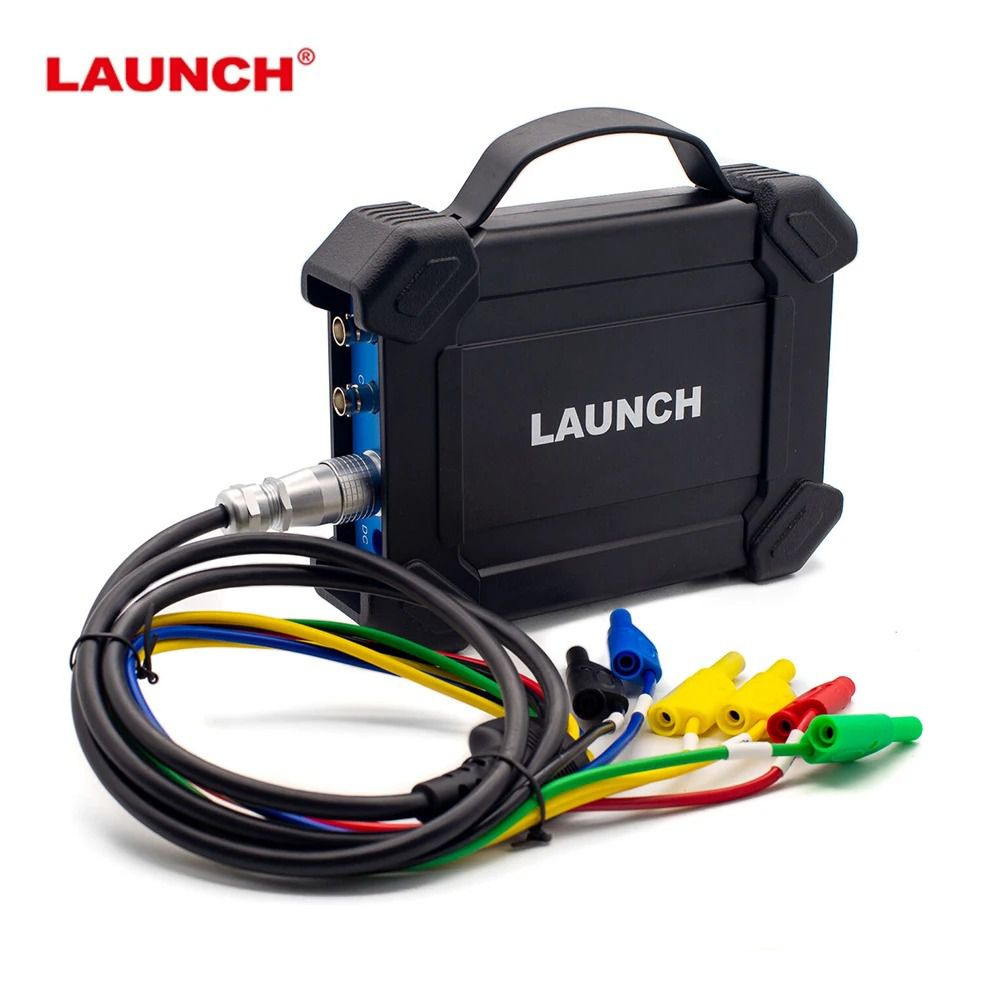

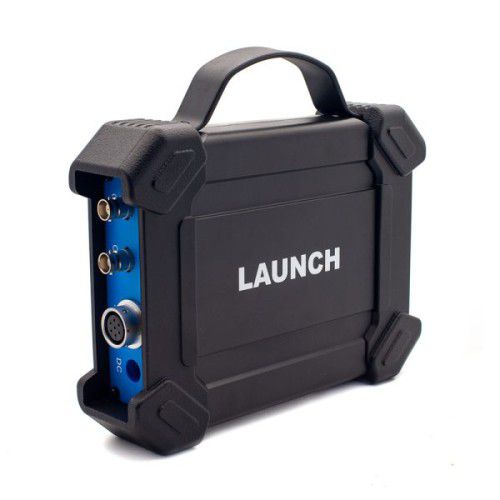

Conexão S2-2 Sensorbox

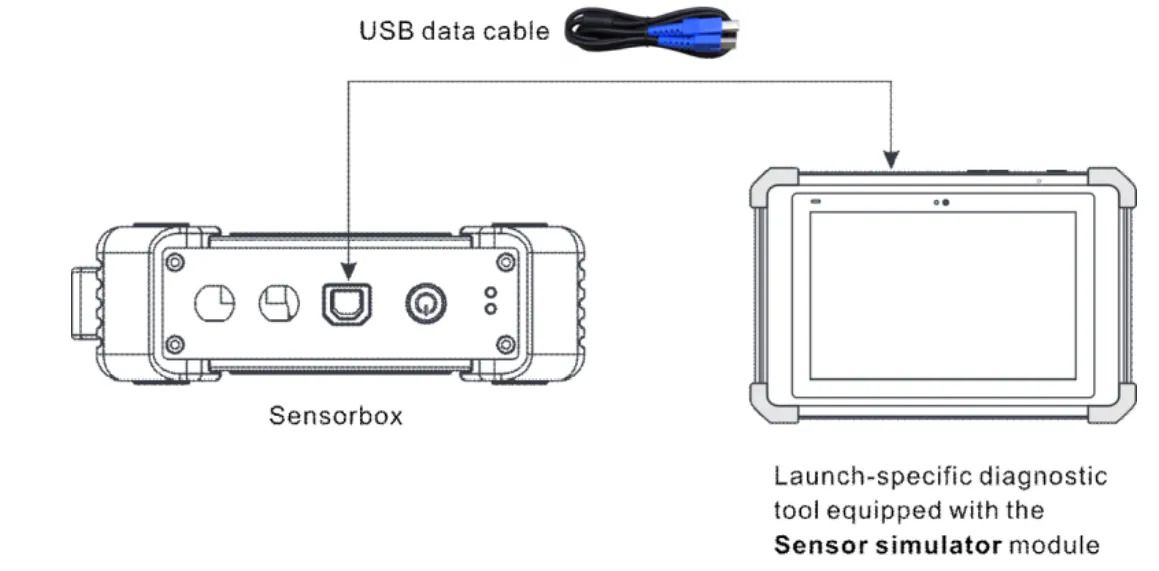

1) Inserir uma extremidade (terminal tipo B) do cabo USB na porta USB tipo B do host do módulo do sensor e, em seguida, inserir a outra extremidade na porta USB da ferramenta de diagnóstico.

2) Pressione e segure o botão de alimentação por mais de 3s para iniciar o módulo do sensor.Se a quantidade elétrica for normal, a lâmpada verde é estável na descrição do estado da lâmpada indicadora:

Lámpada verde:
Estável em: quantidade elétrica normal
piscando a uma velocidade intermediária: baixa quantidade elétrica (independentemente de a lâmpada vermelha piscar)
Flashing em baixa velocidade: carregamento em andamento

Lámpada vermelha:
Estante em: ferramenta de diagnóstico conectada
Flashing: ferramenta de diagnóstico desconectada.Ele entrará no estado de carregamento apenas quando a lâmpada vermelha está piscando.A lâmpada verde está piscando a baixa velocidade durante o carregamento.

3) Inicie a ferramenta de diagnóstico e acesse a caixa de ferramentas.Toque no Simulador de Sensores para acessar o menu de tarefas do sensor.

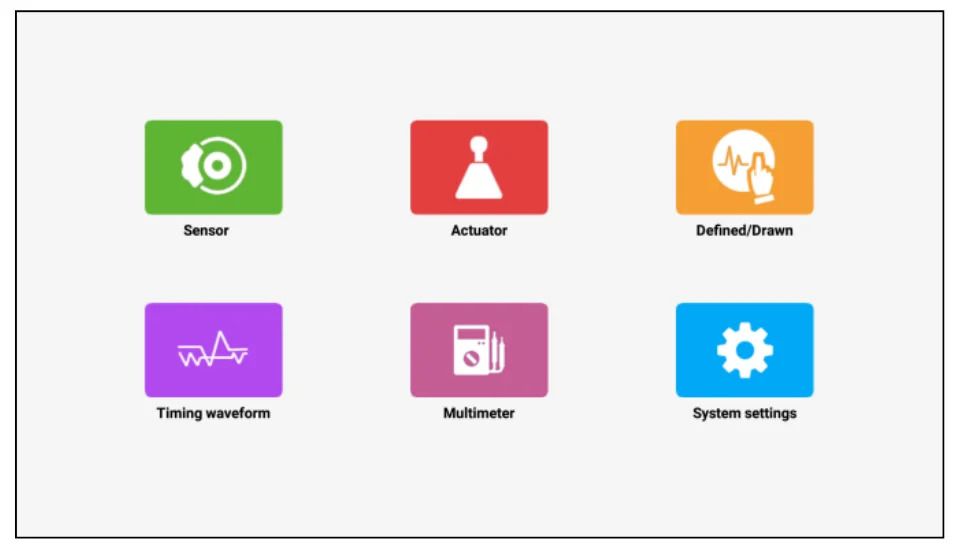

Menu de Trabalho

O módulo do sensor é dividido principalmente em cinco módulos funcionais

1) Sensor: Use a tensão de saída ou a forma de onda para simular o estado de trabalho do sensor a bordo, de modo a julgar com precisão a qualidade do sensor e reduzir a substituição cega de acessórios.
2) Atuador: Usado para saída de sinal PWM para conduzir o atuador de bobina a bordo.
3) Definido / Desenhado: Os usuários podem personalizar as formas de onda do sensor para facilitar a simulação do sinal do sensor futuro.
4) forma de onda de temporização: Personalize a forma de onda de temporização para corresponder ao motor (vilvilhão + eixo de cams), e saída na mesma fase.
5) Multímetro: funções universais do milímetro.

Módulo do sensor:

Parâmetro: Intervalo
Número de canais: 2
Precisão: 1 %
Amplitude: 0 – 20 V
Corrente de saída máxima: 20 mA
Faixa de frequência pré-definida: 0 – 20 kHz
Frequência de pulso do sinal de onda quadrada: 0 – 15 kHz
Ciclo de trabalho do sinal de onda quadrada: 0 – 100%
Fonte de alimentação: Saída do sensor do simulador / corrente máxima 20mA (saída é alimentada por bateria) - Solenóide de accionamento, bobina de ignição / corrente de saída 2A (fonte de alimentação externa)
USB: USB2.0 Tipo B (com função de carregamento e fonte de alimentação/5V)
Simulação de tensão CC: Suporte
Simulação de frequência fixa: Suporte
Simulação de forma de onda pré-definida: Suporte
Simulação de forma de onda desenhada à mão: Suporte
Interface do gerador de sinal: 2
Porta de alimentação externa: 1
Interface do solenóide: 1
Interface do milímetro: 2
Temperatura de funcionamento: 0 °C – 50 °C
Temperatura de armazenamento: -30 °C – 70 °C

Multímetro:

Parâmetro: Intervalo
Tensão CC: 0 V – 700 V
Tensão AC: 0 V – 700 V
Resistência: 0 Ω – 40 MΩ
Capacitância: 0 F – 100 µF (tempo máximo de medição de 30 s)
Diodo: 0 V – 1,5 V
Detecção de continuidade: sons abaixo de 30 Ω

Definido

Forma de onda: Existem 9 formas de onda para escolher;Onda sinusoidal em frente, onda sinusoidal inversa, onda quadrada em frente, onda quadrada inversa, tensão média, linha reta, linha reta de alta / baixa tensão, onda triângular e onda trapezoidal.
Frequência: Defina a frequência da forma de onda selecionada.
Amplitude: Defina a amplitude da forma de onda selecionada.
Deslocamento: Defina o deslocamento da forma de onda selecionada.
Fase: Defina a fase da forma de onda selecionada.
Ciclo de trabalho: Defina o ciclo de trabalho da forma de onda selecionada.
Sincronização de sinal: pode fazer com que CH1 e CH2 saçam sinais ao mesmo tempo.

Desenhado à mão

Quadro total: 1-3 (opcional).Indique o número total de pontos de saída
Geralmente, uma forma de onda é composta de 100 pontos.Os valores 1-3 indicam que você pode selecionar 100, 200 ou 300 pontos para formar uma forma de onda.
Editar quadro: Você pode editar um único quadro ou editar todos
Forma de onda: Você pode selecionar uma forma de onda pré-definida e colocá-la na área de desenho manual
Frequência: Frequência de um único quadro (para saída de 3 quadros, a frequência total é a frequência definida/3)
Amplitude: Amplitude da forma de onda de saída
Offset: Offset da forma de onda de saída

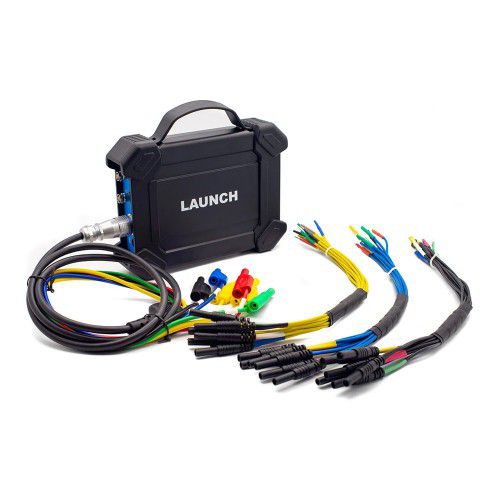

Lista do pacote:

1 conjunto x S2-2 Sensorbox
