Lançamento X431 O2-2 Osciloscópio de caixa de âmbito 4 canais 100MHz USB DC Osciloscópios automotivos trabalham com PRO3S + V5.0 / PAD V / PAD VII

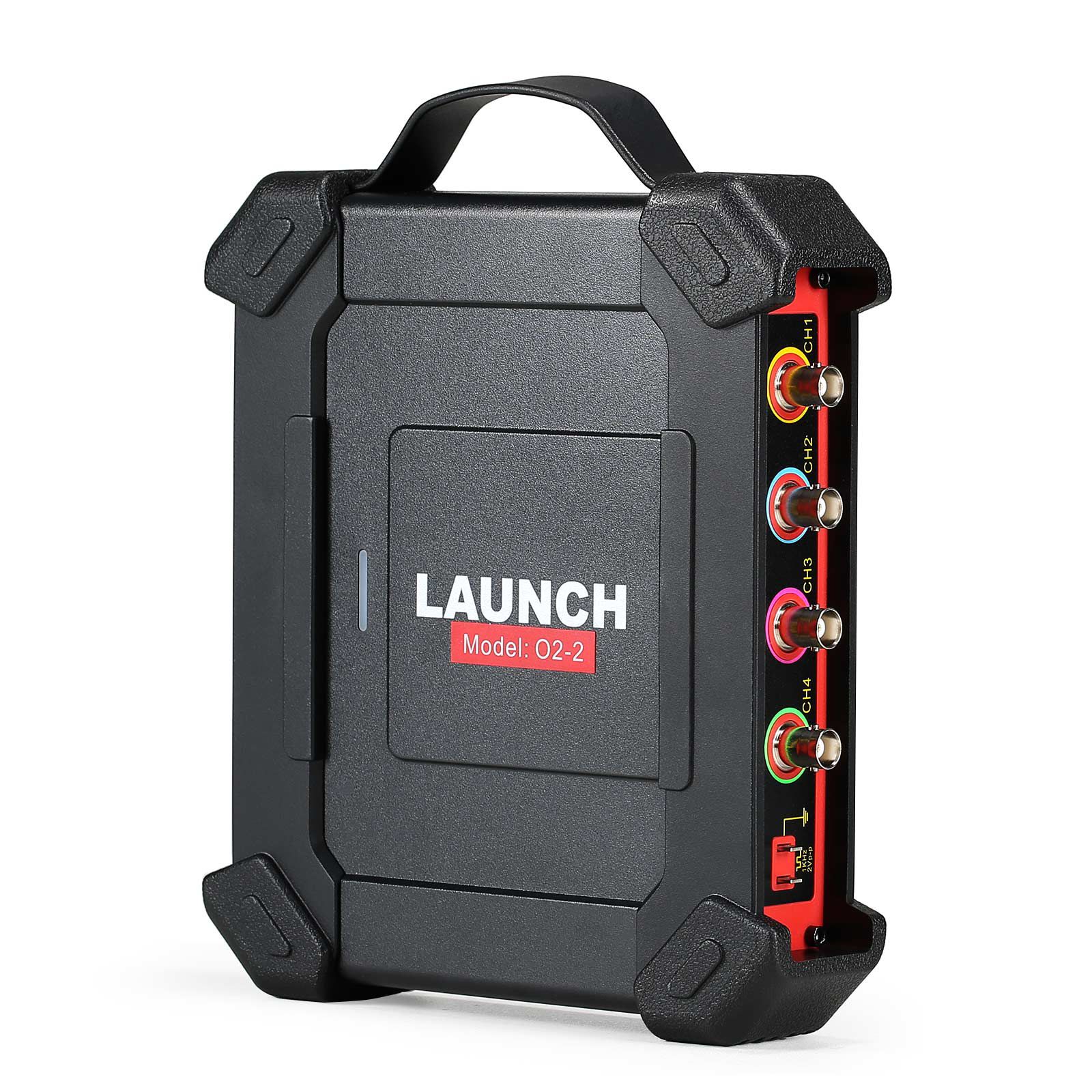

Lançamento O2-2 caixa de âmbito para resolver falhas elétricas complexas

Com um novo design e hardware atualizado, o LAUNCH O2-2 Scopebox é um módulo adicional versátil e fácil de usar que pode detectar falhas de alto nível em vários componentes elétricos, como sensores, atuadores e circuitos.Ao se integrar com as ferramentas de varredura da série X-431 através da aplicação O2-2, ele fornece falhas de diagnóstico precisas e conclusivas que permitem à loja e ao técnico ampliar a funcionalidade de sua ferramenta de varredura.

Integre-se com as ferramentas de varredura da série X-431 (como X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS) através da aplicação O2-2 para resultados de diagnóstico conclusivos.

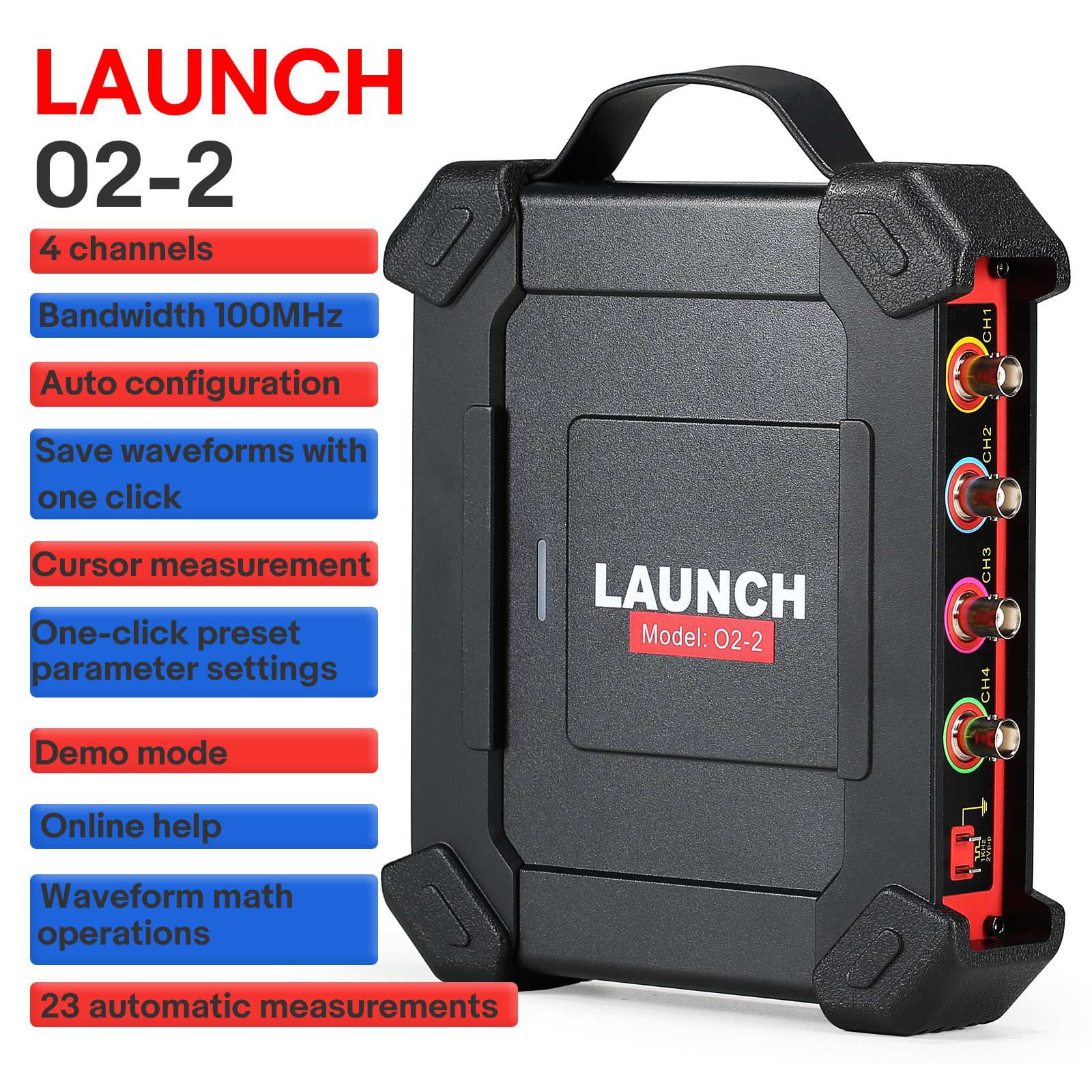

Destaques:

4 canais
Largura de banda 100MHz
Configuração automática
Salvar formas de onda com um clique
Medição do cursor
Configurações de parâmetros de forma de onda pré-definidas com um clique
Modo de demonstração
Ajuda online
Operações matemáticas de forma de onda
23 medições automáticas

Características:

1. Solução de problemas e diagnóstico do ECU
2. Apresenta a alility para gravar e palyback dados de forma de onda de alta resolução para análise futura.Uma função habilitar chave permite que os suers para capturar
3. Uma forma de onda particular que torna o processo 70% mais eficiente em comparação com outros escopos
4. Acesso a 23 variantes de medições automáticas que são exibidas em uma tela para um comutador fácil
5. Capacidade de inserir nomes e caracteres diretamente clicando no teclado virtual, esta operação simplifica o processo e contribui para a eficiência de 90%
6. Memória de buffer até 50M
7. Use o recurso zoom em / fora para rever detalhes precisos
8. Configurações pessoais do sistema personalizadas que podem ser salvas como arquivos de configuração para visualização
9. A função de auto-calibração permite a otimização do caminho do sinal do oscilosópio para a máxima precisão da medição
10. Amplia operações matemáticas de forma de onda, tais como afição, subtração, multiplicação e função FFT para análise de forma de onda de alto nível
11. testes automotivos múltiplos que incluem circuitos, sensores, atuadores, testes de ignição e mais
Interface de usuário multilíngue
12. USB Sunc transferência de dados para dispositivos externos como laptop, tablet, etc..

Funções:

Suporta vários testes de projeto pré-definidos de veículos
Suporta uma variedade de testes de projeto pré-definidos para automóveis, como circuitos, sensores, atuadores, testes de ignição, testes de comunicação e testes de combinação, e pré-define vários parâmetros e métodos de conexão específicos para cada teste.

23 configurações automáticas de medição
23 configurações automáticas de medição são exibidas em uma tela, que é clara de um olhar e pode ser clicada com um toque leve.Ele suporta a limpeza de um clique, eliminando o tedioso de virar páginas e pesquisar várias vezes, tornando a medição automática fácil de usar e conveniente.

Comutação rápida de fonte de gatilho
Suporta borda, pulso e outros gatilhos.Configurações simples e intuitivas de gatilho e métodos rápidos de comutação de fonte de gatilho tornam a parte mais difícil da aplicação de osciloscópio extremamente fácil.

Crie rapidamente parâmetros pré-definidos de forma de onda com um clique
Ao testar formas de onda, você pode salvar as configurações existentes na interface atual como parâmetros predefinidos de forma de onda com um clique.Ao testar formas de onda semelhantes mais tarde, você pode carregar diretamente os parâmetros pré-definidos sem configurações repetidas.

Salve rapidamente formas de onda com um clique
Salve rapidamente a forma de onda atualmente exibida na tela com um clique e salve-a automaticamente no formato especificado.Ele pode ser usado diretamente como uma forma de onda de canal de referência para exibição posterior.

Operação conveniente do cursor
Ative os cursores horizontal e vertical com um clique, respectivamente.Cada cursor pode ser arrastado de forma independente, e o rastreamento do cursor também é implementado diretamente através de simples toques de destaque, melhorando a eficiência geral em mais de 80%.

Apoiar mudanças de cursor/régua de fase em conformidade
Quando a forma de onda é ampliada, o cursor e a escala de fase podem mudar de acordo, mantendo a faixa de medição inalterada.

Suporta toque de 2 pontos, a forma de onda pode ser aumentada ou diminuída verticalmente ou horizontalmente
Arraste horizontalmente ou verticalmente com 2 pontos para ampliar ou diminuir a forma de onda horizontalmente ou verticalmente.

Função de demonstração de apoio
Formas de onda sinusoidal pré-definidas para demonstrar funções comuns sem conectar um osciloscópio.

Suporta operações matemáticas de forma de onda
Suporta cálculos de adição, subtração, multiplicação e divisão de duas formas de onda de canal, além da rápida transformação de Fourier.

Comparação detalhada entre Launch O2-2 Scope Box e Launch O2-1 Scope Box

Modelo	O2-1	O2-2
canal	4	4
Bandcom	100 MHz	100 MHz
Tempo de aumento	≤3.5ns (típico)	≤3.5ns
Taxa máxima de amostragem	1Gbps (para quatro canais)	1Gbps
Resistência de entrada	1MΩ ± 1,5%	1MΩ ± 1,5%
Profundidade de armazenamento	50 milhões	10 milhões
Número de bits de amostragem	8 bits	8 bits
precisão vertical	3%	3%
Engenhagem vertical	5V ~ 10V	5V ~ 10V
Invertendo	Apoio	Apoio
Canal acoplado	DC, CA	DC, CA
Engenhagem de base de tempo	5ns ~ 1ks	1ns-1ks
Precisão da base de tempo	20 ppm	20 ppm
Modo de amostragem	Normal	Normal
Decodificação CANBus	PODE, LIN	PODE, LIN
Tipo de gatilho	Borda, Largura do pulso	Borda, Largura do pulso
Modo gatilho	SEQ normal, automática e única	SEQ normal, automática e única
Acoplamento gatilho	DC, rejeição de ruído	DC, rejeição de ruído
Matemática	Dupla onda FFT	Dupla onda FFT
Exibição	YT, Zoom e Roll	YT, Zoom e Roll
Modo rolo	200ms / div ~ 1000s / div	200ms / div ~ 1000s / div
Configuração automática	Apoio	Apoio
Medição automática	23	23
Cursor	Cursor horizontal, cursor vertical	Cursor horizontal, cursor vertical
Desenvolvido por	Porta USB, porta DC IN	Porta USB, porta DC IN
Método de transmissão de dados	USB	USB
Opções de configuração do veículo	Circuitos, sensores, atuadores, ignição	Circuitos, sensores, atuadores, ignição
Temperatura de funcionamento	0℃~50℃	0℃~50℃
Gama de fonte de energia	USB: 5V / 1A DC: 12V / 24V	USB: 5V / 1A DC: 12V / 24V
Compatibilidade	Diferentes resoluções de tablets exigem diferentes APPs	Um APP pode ser compatível com várias resoluções de tablet
Gestos multi-toque	Não.	Suporta toque de 2 pontos, a forma de onda pode ser aumentada ou diminuída verticalmente ou horizontalmente
Configuração do veículo	Não.	Cada projeto de teste pode suportar a documentação de ajuda on-line (a documentação de ajuda será compilada de acordo com as necessidades mais tarde)
Atualização do firmware	Atualização manual	Apoio à atualização on-line
Trigger	A observação da forma de onda não pode ser expandida durante a espera normal do gatilho.	Pode ser usado normalmente durante a espera normal do gatilho.
Função de demonstração	Não.	Sim, sim.
Tela dividida	Não.	Sim, sim.
Taxa de amostragem	Canal único 1G / s, mais de 2 canais apenas 250M / s	Canal único 1G / s, 2 canais 500M / s, canais múltiplos 250M / s
Hora de início	2-3S	sobre 16s
Consumo de energia	sobre 6W	cerca de 7.5W

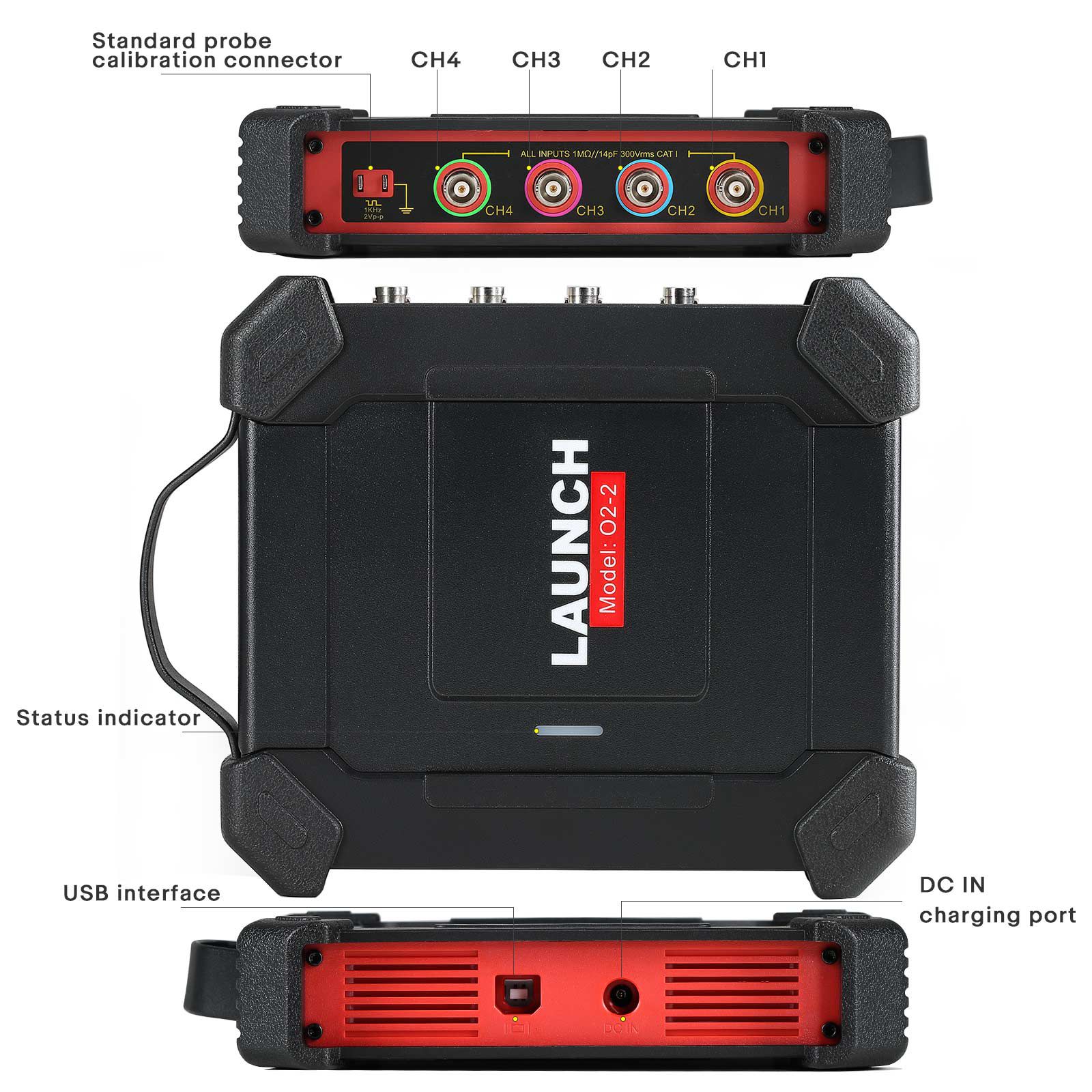

Como conectar os cabos?

Diferentes cenários de aplicação exigem diferentes métodos de conexão (não importa qual cenário de aplicação, as seguintes conexões são necessárias):

Primeiro, alimente a caixa do osciloscópio através do cabo de alimentação de clipe duplo: Conecte uma extremidade do cabo de alimentação de clipe duplo à interface de alimentação da caixa do osciloscópio e a outra extremidade à bateria do veículo para tirar energia (vermelho está conectado ao pólo positivo, preto está conectado ao pólo negativo).

Nota: * Os tablets da série PADVII suportam a fonte de alimentação USB.

2. Conecte o terminal Tipo B do cabo USB à interface Tipo B do osciloscópio e conecte a outra extremidade à interface USB do dispositivo de diagnóstico.

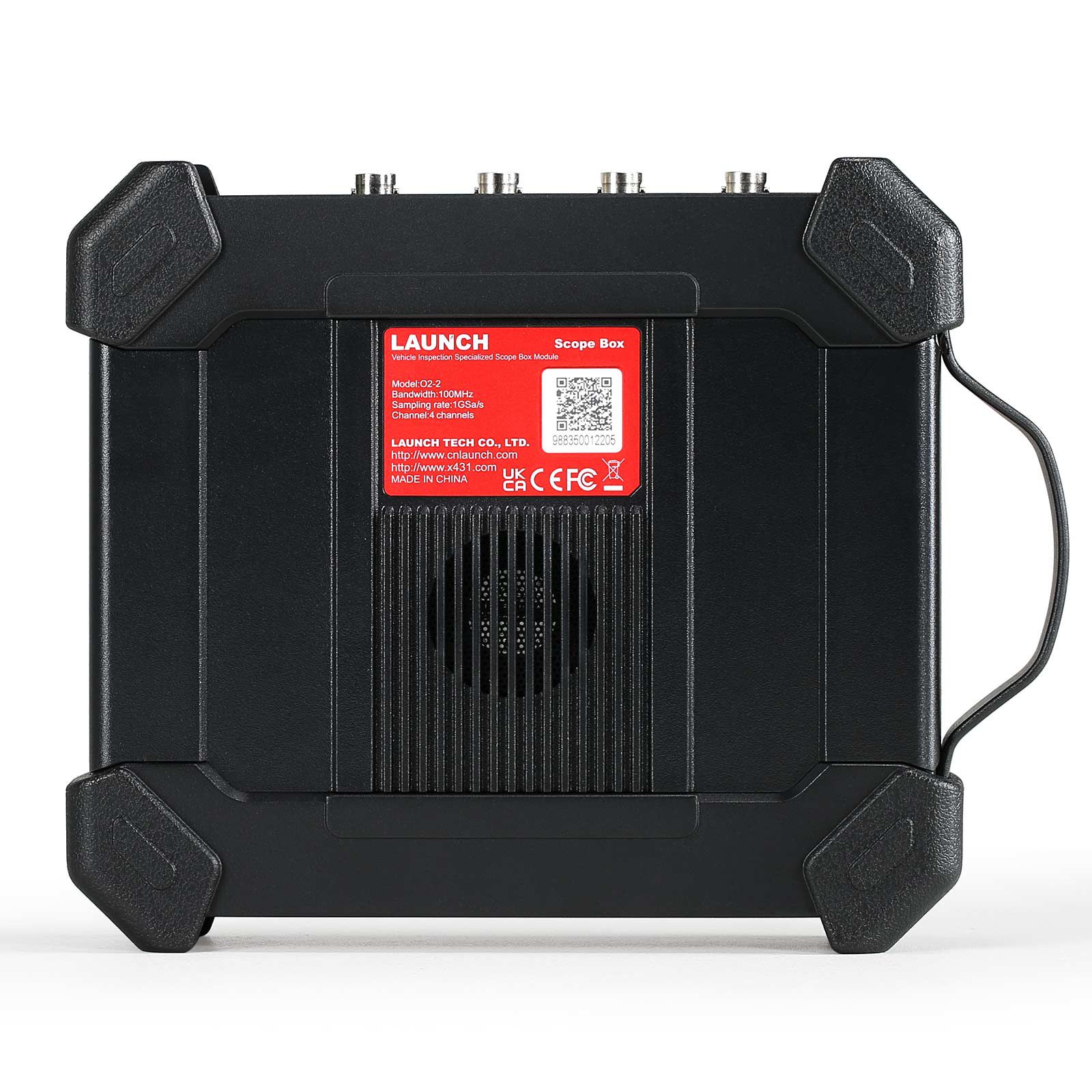

Especificação:

canais	4
Largura de banda	100 MHz
Tempo crescente	3.5ns (típico)
Precisão	±3%
Impedância de entrada	1M ± 1,5%
Tipo de entrada	Conector BNC de extremo único
Acoplamento de entrada	DC, CA
Proteção contra sobrecarga	±200V em entrada única
Intervalos de base de tempo	1ns~1ks (1 canal)
	1ns~1ks (2 canais)
	1ns~1ks (4 canais)
Resolução Vertical	8 bits
Memória Buffer	10M (para 4 canais)
Interface de potência	Porta USB, porta DC IN
Intercâmbio de dados via	USB
modo gatilho	SEQ normal, automática e única
Triggers avançados	Borda, Largura do pulso

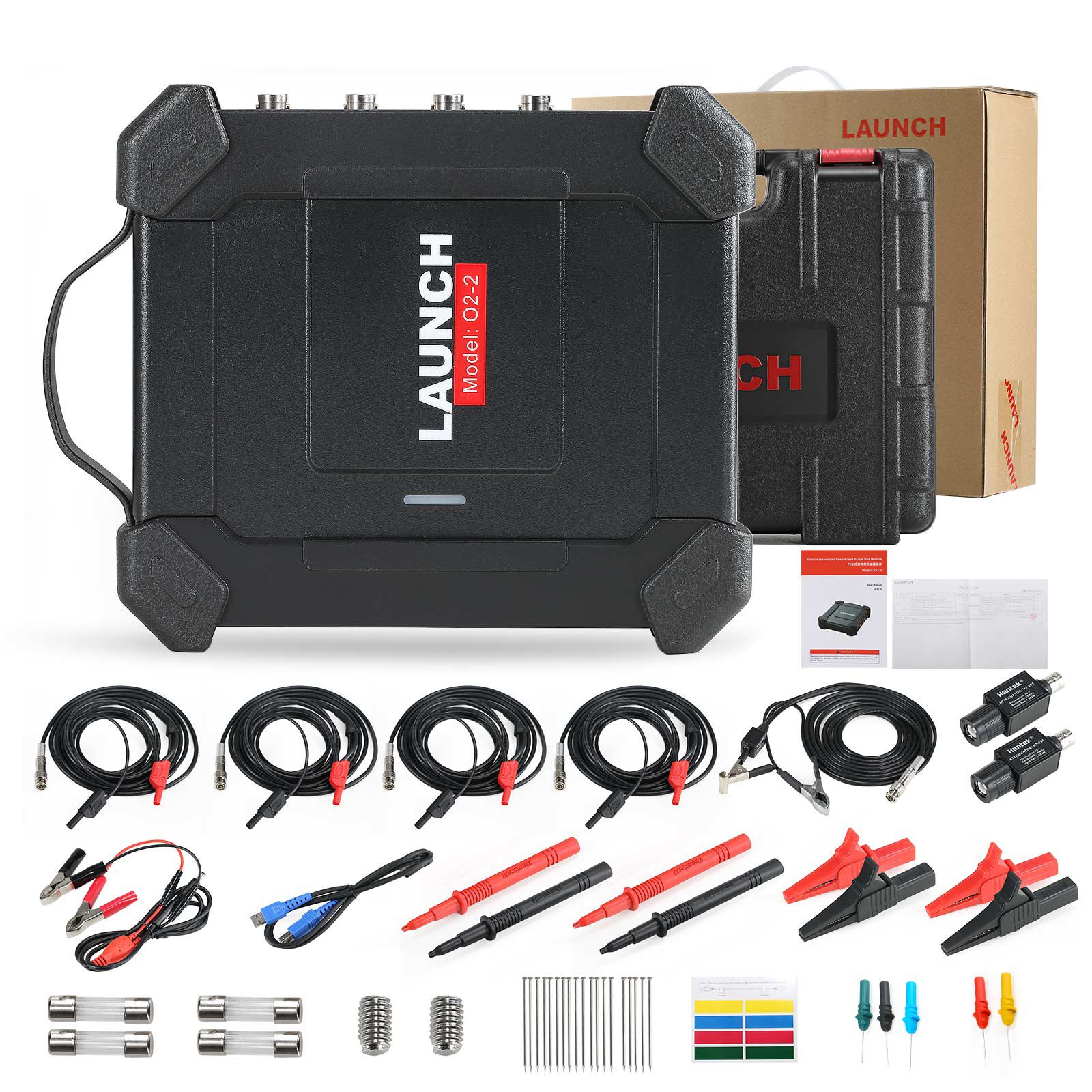

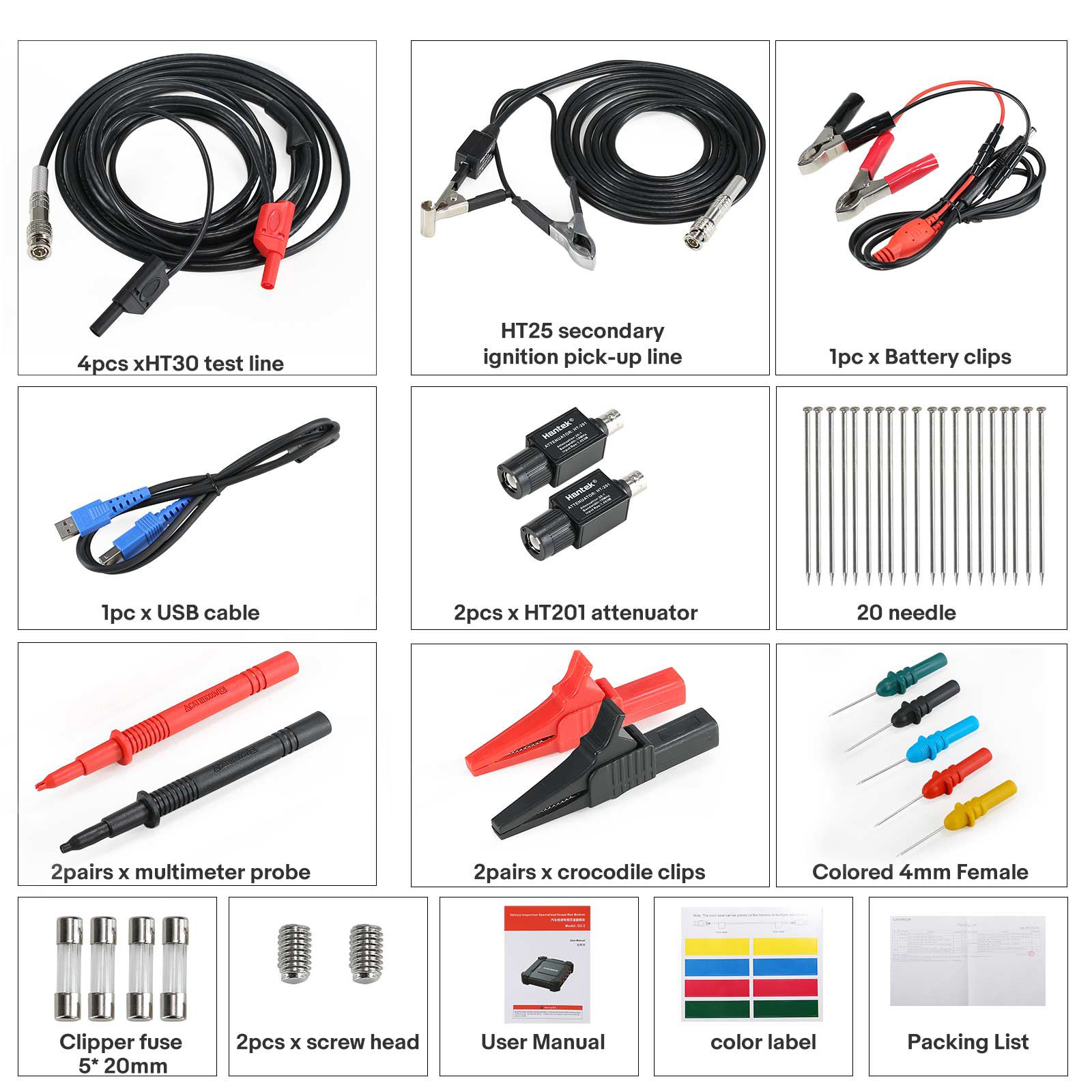

Lista do pacote:

1pc x unidade principal de lançamento O2-2
1pc x BNC para cabo de teste de interface de 4mm
1pc x cabo de captação de ignição secundária
1pc x cabo USB
1pc x atenuador 20:1
1pc x sonda de milímetro
1pc x clipes de bateria
1pc x conjunto de sonda de perfuração
2pcs x clipes de crocodilo
1pc x cabo de extensão de ignição independente
Sonda de ignição independente de 1pc x COP
